Jak stroj pro instalaci rámu statoru zlepšuje přesnost sestavy motoru?

Abstrakt článku

A Stroj na instalaci rámu statoruje kritickou součástí automatizovaného zařízení používaného při výrobě elektromotorů a generátorů. Zajišťuje přesnou, opakovatelnou a nepoškozenou instalaci jader statoru do rámů nebo skříní motoru. Tento článek se zabývá tím, jak stroje pro instalaci rámu statoru fungují, proč jsou nezbytné pro moderní výrobní linky motorů a jak jejich technické parametry ovlivňují produktivitu, konzistenci kvality a dlouhodobou konkurenceschopnost výroby. Prostřednictvím strukturované analýzy, vysvětlení parametrů a často kladených otázek poskytuje tato příručka komplexní reference pro inženýry, specialisty na nákup a osoby s rozhodovací pravomocí ve výrobě.

Obsah

• 1. Přehled produktu a hlavní účel
• 2. Jak funguje stroj pro instalaci rámu statoru?
• 3. Vysvětlení klíčových technických parametrů
• 4. Průmyslové aplikace a kompatibilita
• 5. Běžné otázky týkající se strojů pro instalaci rámu statoru
• 6. Jak se budou vyvíjet stroje pro instalaci rámu statoru?
• 7. Perspektiva značky a kontaktní pokyny

1. Přehled produktu a hlavní účel

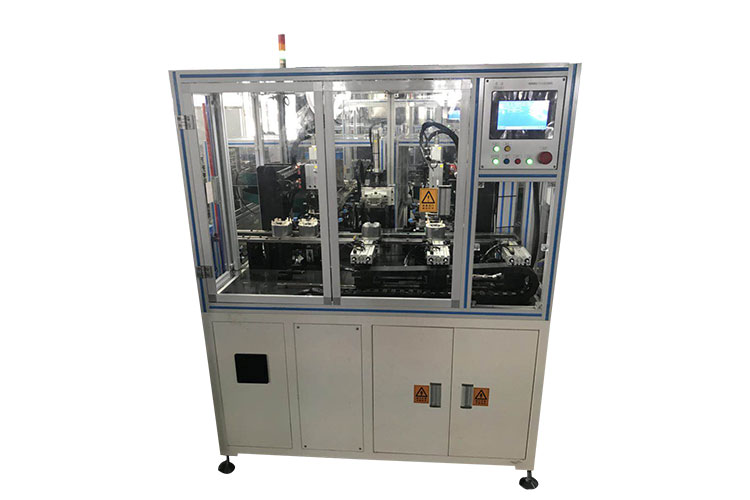

Stroj pro instalaci rámu statoru je navržen tak, aby během procesu výroby motoru přesně lisoval, vkládal nebo sestavoval jádra statoru do rámů motoru. Stator, který obsahuje laminovaná ocelová jádra a vinutí, musí být instalován do rámu s přísnými požadavky na soustřednost, vyrovnání a kontrolu síly. Jakákoli odchylka může mít za následek vibrace, elektromagnetickou nerovnováhu, hluk nebo předčasné selhání motoru.

Ústředním cílem stroje pro instalaci rámu statoru je standardizovat tento kritický montážní krok. Nahrazením ručních nebo poloautomatických procesů stroj minimalizuje lidskou variabilitu a zároveň zlepšuje výnosy, rychlost montáže a konzistenci produktu. Tento článek se zaměřuje na to, jak takové stroje dosahují řízené instalace, jaké parametry definují jejich výkon a proč jsou stále více nepostradatelné ve velkosériové výrobě motorů.

2. Jak funguje stroj pro instalaci rámu statoru?

Princip činnosti stroje na instalaci rámu statoru je založen na řízeném mechanickém nebo servopohoném lisování v kombinaci s přesnými polohovacími systémy. Stroj vyrovnává stator a rám pomocí vlastních nástrojů, senzorů a vodicích mechanismů před aplikací regulované instalační síly.

Proces obvykle zahrnuje zatížení statoru, umístění rámu, ověření vyrovnání, řízené lisování a kontrolu po instalaci. Pokročilé stroje integrují servomotory a systémy zpětné vazby s uzavřenou smyčkou pro úpravu síly, rychlosti a zdvihu v reálném čase. Tím je zajištěno správné usazení statoru bez poškození izolačních vrstev nebo deformace lamel.

Dodržováním přísných tolerancí v průběhu celého procesu stroj zaručuje opakovatelnost v tisících nebo milionech výrobních cyklů, což je pro velké výrobce motorů zásadní.

3. Vysvětlení klíčových technických parametrů

Pochopení technických parametrů je nezbytné při hodnocení stroje pro instalaci rámu statoru. Tyto parametry přímo ovlivňují přesnost instalace, dobu cyklu a životnost zařízení. Následující tabulka uvádí běžně uváděné specifikace a jejich význam.

Tyto parametry by měly být vyhodnoceny ve vztahu k požadavkům na konstrukci motoru, objemu výroby a úrovni automatizace. Výběr nevhodných specifikací síly nebo přesnosti může vést ke zvýšené míře zmetkovitosti nebo skrytým problémům s kvalitou.

4. Průmyslové aplikace a kompatibilita

Stroje pro instalaci rámu statoru jsou široce používány v různých průmyslových odvětvích, která se spoléhají na elektromotory a generátory. Mezi běžné aplikace patří průmyslové motory, automobilové trakční motory, systémy HVAC, domácí spotřebiče a zařízení pro obnovitelné zdroje energie.

Klíčovým faktorem je kompatibilita s různými geometriemi statoru a materiály rámu. Stroje lze konfigurovat pro hliníkové, litinové nebo ocelové rámy, stejně jako různé výšky vrstvení. Modulární konstrukce nástrojů umožňuje rychlé přepínání mezi modely motorů a podporuje flexibilní výrobní strategie.

5. Běžné otázky týkající se strojů pro instalaci rámu statoru

Jak stroj na instalaci rámu statoru zabraňuje poškození vinutí?

Stroj aplikuje řízenou sílu se zpětnou vazbou v reálném čase a zajišťuje, že lisovací tlak zůstane v bezpečných mezích. Přesná vedení a vyrovnávací systémy zabraňují bočnímu napětí, které by mohlo poškodit izolaci nebo měděné vinutí.

Jak se ověřuje přesnost instalace během provozu?

Přesnost se ověřuje pomocí snímačů polohy, snímačů zatížení a snímačů polohy. Tyto komponenty monitorují délku zdvihu, silové křivky a konečnou polohu sezení, aby potvrdily správnou instalaci.

Jak může jeden stroj podporovat více modelů motorů?

Vyměnitelné přípravky, programovatelné řídicí systémy a nastavitelné parametry lisování umožňují jedinému stroji zvládnout širokou škálu rozměrů statoru a rámu s minimálními prostoji.

6. Jak se budou vyvíjet stroje pro instalaci rámu statoru?

Budoucí vývoj strojů pro instalaci statorových rámů je poháněn zvýšenou poptávkou po energeticky účinných motorech, elektrických vozidlech a chytré výrobě. Integrace s analýzou dat, systémy sledovatelnosti a digitálními dvojčaty je stále běžnější.

Očekává se, že pokročilé stroje budou obsahovat adaptivní algoritmy, které automaticky upravují parametry lisování na základě variací materiálu. Tento vývoj podporuje vyšší konzistenci, kratší dobu nastavení a strategie prediktivní údržby napříč výrobními linkami.

7. Perspektiva značky a kontaktní pokyny

Vzhledem k tomu, že se světová výroba motorů neustále rozvíjí, hraje precizní montážní zařízení rozhodující roli v udržení konkurenceschopnosti. SHUAIRUI® se zaměřuje na dodávky strojů pro instalaci rámu statoru navržených pro přesnost, stabilitu a dlouhodobou provozní spolehlivost v různých průmyslových prostředích.

Díky sladění mechanického designu s inteligentními řídicími systémySHUAIRUI®řešení podporují výrobce, kteří hledají stálou kvalitu a škálovatelnou výrobní kapacitu. Zúčastněné strany mohou získat podrobné specifikace, možnosti přizpůsobení nebo konzultace aplikacekontaktujte technický týmnadiskutovat požadavky projektu a implementační strategie.
